利用高性能扫描技术实现非接触式测量
ScanArm HD是FaroArm产品系列中最新开发的一种产品，它将快速的点云捕捉性能、极佳的分辨率和较高的精确性集成在一个紧凑、轻质和易用的系统之中。这些新功能可以让用户无缝地扫描不同表面的材料，无论具有怎样的对比度、反射率或部件复杂性，都不需使用任何特殊涂层或放置靶标。

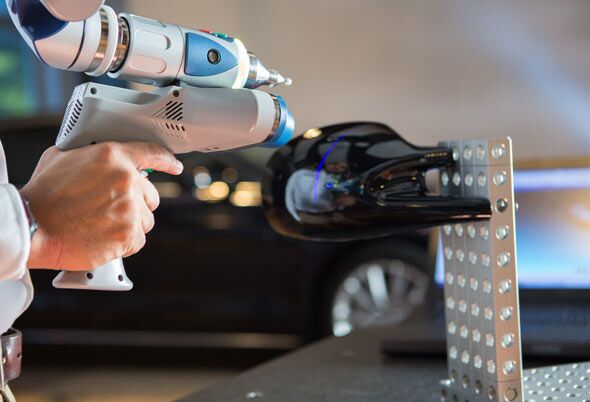

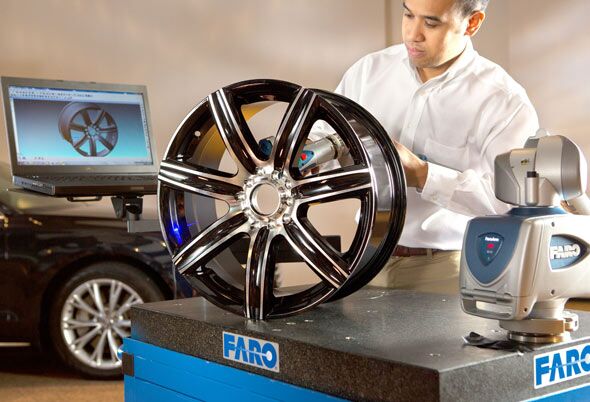

FARO Edge ScanArm HD集FaroArm的便利性和Laser Line Probe的强大功能于一身，成为世界上最具性价比的高性能接触式/非接触式便携式测量系统。
高清数据
• 由于每行扫描达到2,000个实际点，凭借噪声消除技术，可以捕捉复杂部件的详细特征。
扫描速度快
• 超宽的扫描幅度和较快的帧速率通过扩大扫描范围和缩短扫描时间提高了生产率。
高性能扫描技术
• 改进后的 HDR (高动态范围)模式和高级软件算法能够扫描不同表面的材料，无论具有怎样的对比度、反射率或部件复杂性，都不需使用任何特殊涂层或放置靶标。
直观操作面板的测量系统
• 内置式触屏PC
• 无需电脑可完成基础测量
• 个性化设置
• Quick Tools
• 面板操作诊断功能
智能多功能手柄端口
• 无缝、可互换的附件集成
• 快换手柄，可扩展能力
智能连接 (Smart Connectivity)
• Bluetooth®、Wi-Fi®、USB 和以太网已就绪
• 强化网络连接实现多客户端管理
智能传感器技术 (Smart Sensor Technology)
• LED测距功能和新增加的十字型光斑特性能够提供实时扫描反馈
• 如果外部负载过大，压力传感器会报警
• 温度传感器可纠正温度变化影响
• 倾斜/移动传感器可检测到可能存在的设置问题
常见应用
航空: 逆向工程、校准、工件检测
汽车: 工装和校准、对齐、工件检测
五金: OMI、首件检查、定期工件检测
制模/工具和冲模: 模具和冲模检验、样件扫描
优点
用户操作更简便
无需电脑即可快速测量
更佳的可靠性和性能
无需进行任何特殊的表面准备工作或放
置靶标，即可扫描不同表面的材料。
极快的扫描速度，高达每秒 560,000 个点
FARO Laser Line Probe 激光扫描头规格
精确度: ±25μm (±0.001 in.) 扫描频率: 2,000 点/行
重复性: 25μm, 2σ (0.001 in.) 最小点间距: 40um (0.0015 in.)
最近(扫描距离小): 115mm (4.5 in.) 扫描速度: 280 帧/秒 x 2,000 点/行 = 560,000 点/秒.
有效扫描深度: 115mm (4.5 in.) 激光: 2M级激光
有效扫描宽度: 近场 80mm (3.1 in.) 重量: 485g (1.1lbs.)
远场 150mm (5.9 in.)
性能规格
接触式
|
型号
|
单点重复性
|
空间精度
|
测量臂重量
|
|
轴
|
7
|
7
|
7
|
|
Edge 1.8 m
(6ft)
|
0.024 mm
(0.0009 in.)
|
± 0.034 mm
(±0.0013 in.)
|
10.7 kg
(23.6 lbs.)
|
|
Edge 2.7 m
(9ft)
|
0.029 mm
(0.0011 in.)
|
± 0.041 mm
(±0.0016 in.)
|
10.9 kg
(24.1 lbs.)
|
|
Edge 3.7 m
(12ft)
|
0.064 mm
(0.0025 in.)
|
± 0.091 mm
(±0.0035 in.)
|
11.3 kg
(24.9 lbs.)
|
FaroArm 测试方法是 B89.4.22 标准中所述的测试方法的一部分。
单点重复性或单点清晰度性能测试（最大-最小）/2: 按照 ASME B89.4.22-2004 标准的规定，将 FaroArm 测头放在校准锥内，然后从多个触测方向对单点进行测量。每个单点测量结果作为偏差范围在 X、Y、Z 中进行分析。
空间精度或空间最大偏差:按照 ASME B89.4.22-2004 标准的规定，在FaroArm工作范围内通过测量20个标准长度量块的位置和方向来确定。此方法是评估关节式测量臂设备精度的最权威标准。

|
